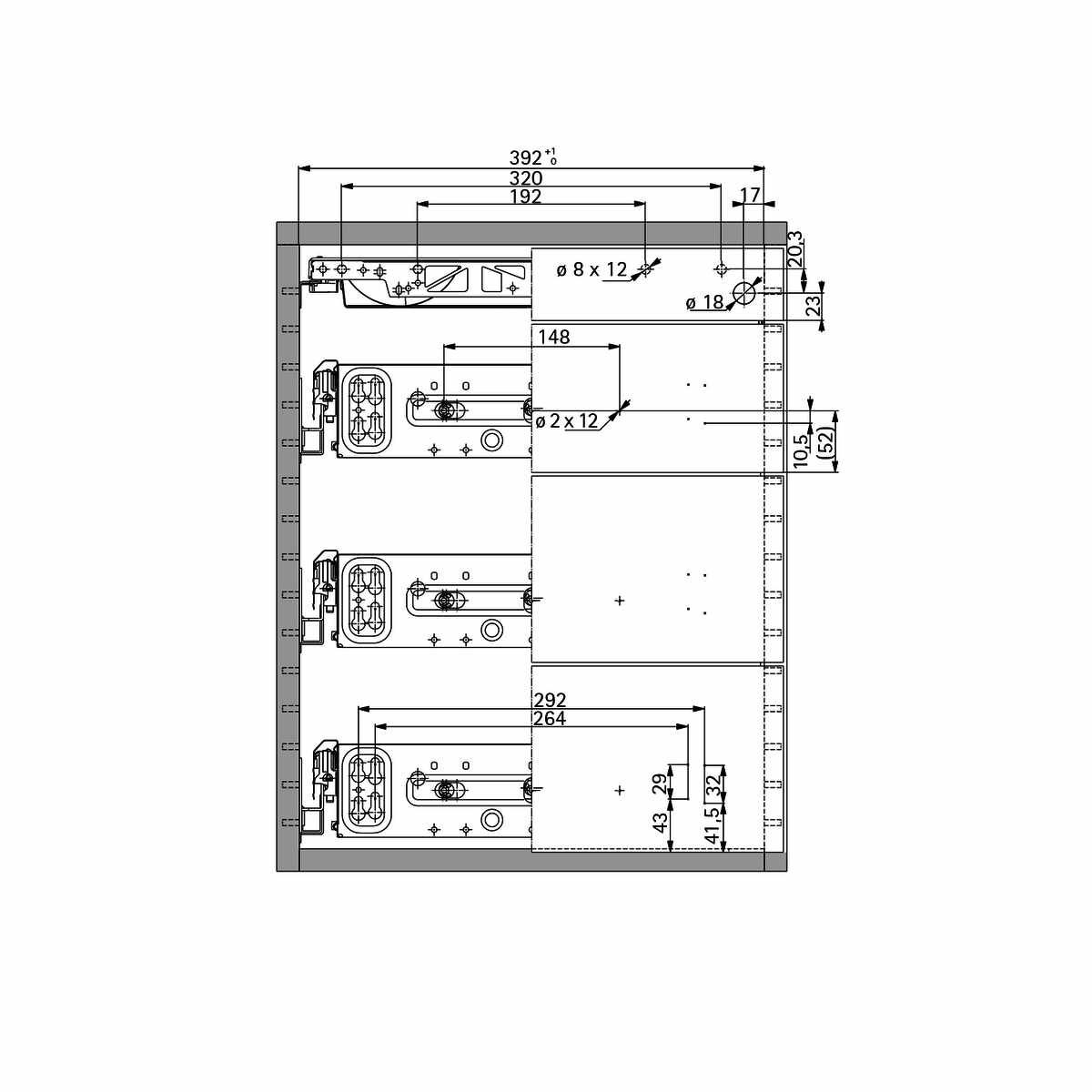

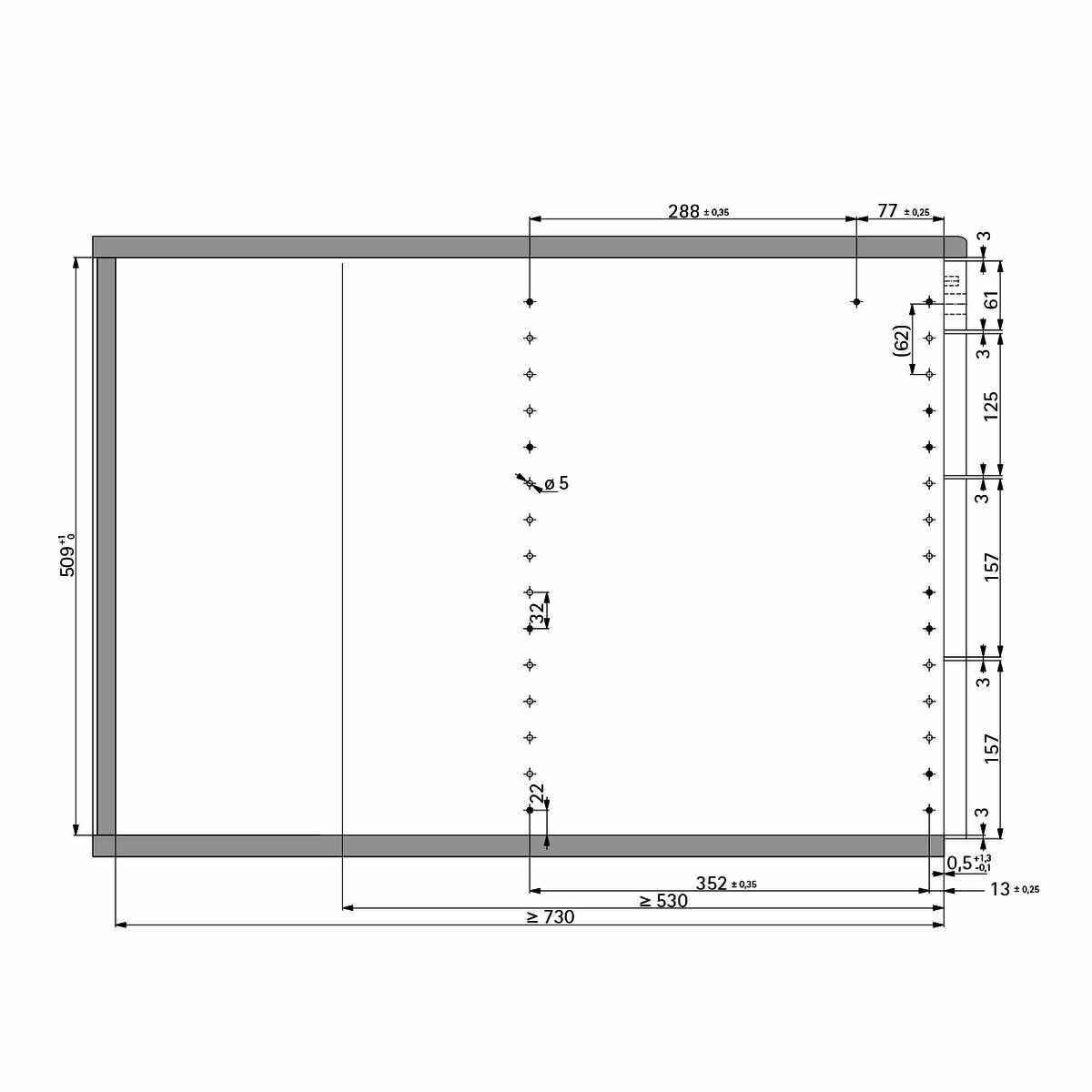

Konstruktionszeichnung Quadro 12 / 3 x KA 270
75941
- Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
- Artikelnummer: 118077
- EAN: 4023149759413
Höheneinteilung
- 1 HE
- Schreibmaterialauszug
Auszugsführung Quadro 12 - 2 HE
- Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung) - 2,5 HE
- Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung) - 2,5 HE
- Stahlschubkasten
Auszugsführung KA 270, Teilauszug oder Auszugsführung Quadro Duplex 25, Vollauszug (ohne Darstellung)
7 HE + 1 = Verriegelungsstange Stop Control oder Stop Control Plus
Hersteller Links
SD Text Beschreibung kurz:
Konstruktionszeichnung: Schreibtischcontainer Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm
REFERENCE_FEATURE_GROUP_ID:
group8964105986783
PackingWeight:
0,17
Blätterkatalog:
https://catalog.hettich.com/General/TA_2025/de_DE/#page_1140
Höheneinheiten:
8.0 HE
Einbaubreite EB:
392 mm
PDF 2D-Schnitt:
https://web2.hettich.com/hbh/addon/mc/PDF/75941_EB392_ET530_730_SKO-09185.pdf
Höheneinheiten HE:
2,5+2,5+2+1
Einbautiefe:
530 / 730
Maßstab:
1:1
Montage Systema Top 2000 SC Container:
https://web2.hettich.com/hbh/addon/montage/MS_10610_00_000_Top2000-SC_Korpusseite.pdf
Montage Systema Top 2000 SCP Container:
https://web2.hettich.com/hbh/addon/montage/MS_10600_00_000_Top2000_Korpusseite.pdf
