Konstruktionszeichnung

43467

Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.

je Stück

Höheneinteilung

1 HE: Schreibmaterialauszug
Auszugsführung Quadro 12
2 HE: Stahlschubkasten
Auszugsführung Quadro Duplex 25, Vollauszug
5 HE: Stahlschubkasten mit Hängerahmen
Auszugsführung Quadro Duplex 45, Überauszug

7 HE + 1 = Verriegelungsstange Stop Control oder Stop Control Plus

Hersteller Links

SD Text Beschreibung kurz:

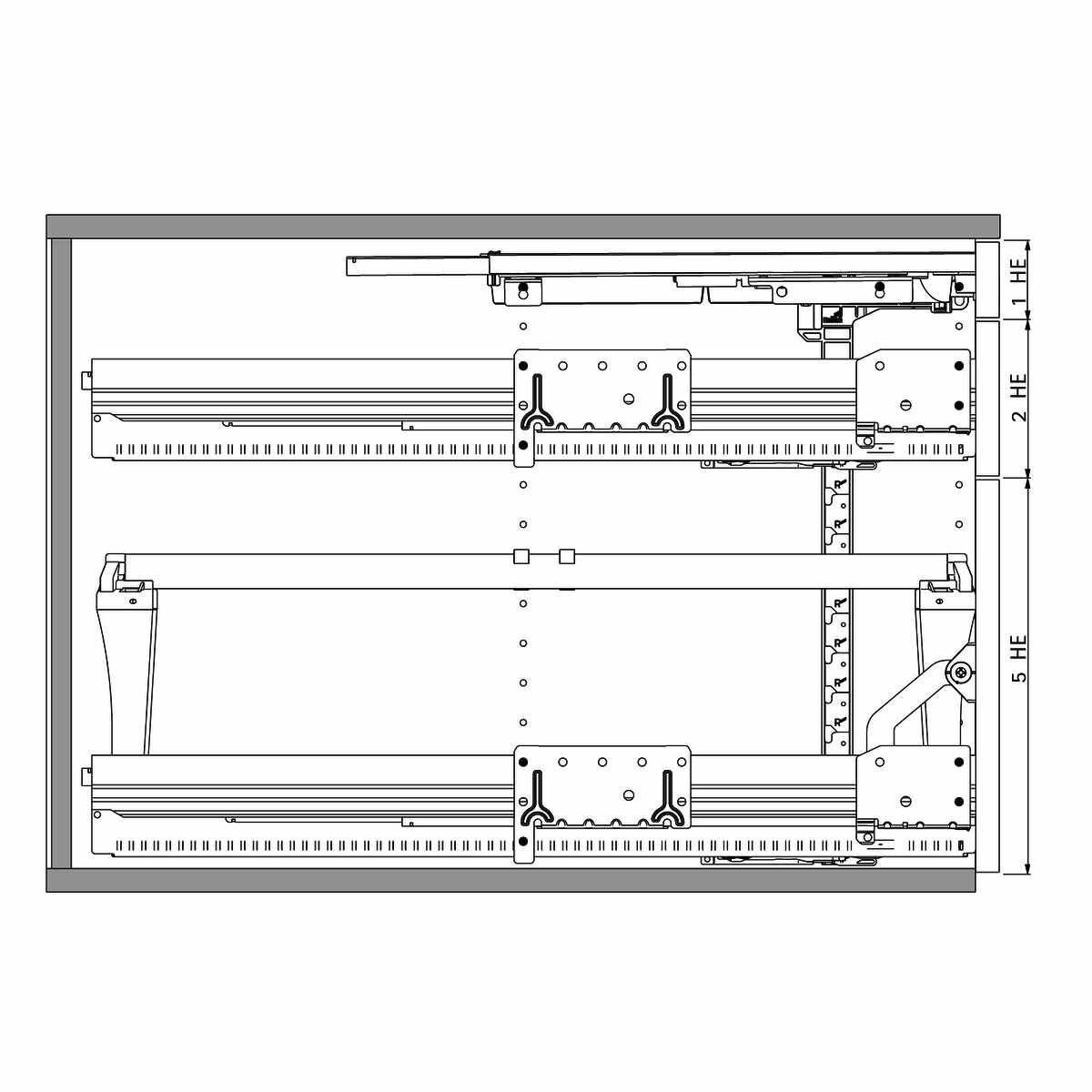

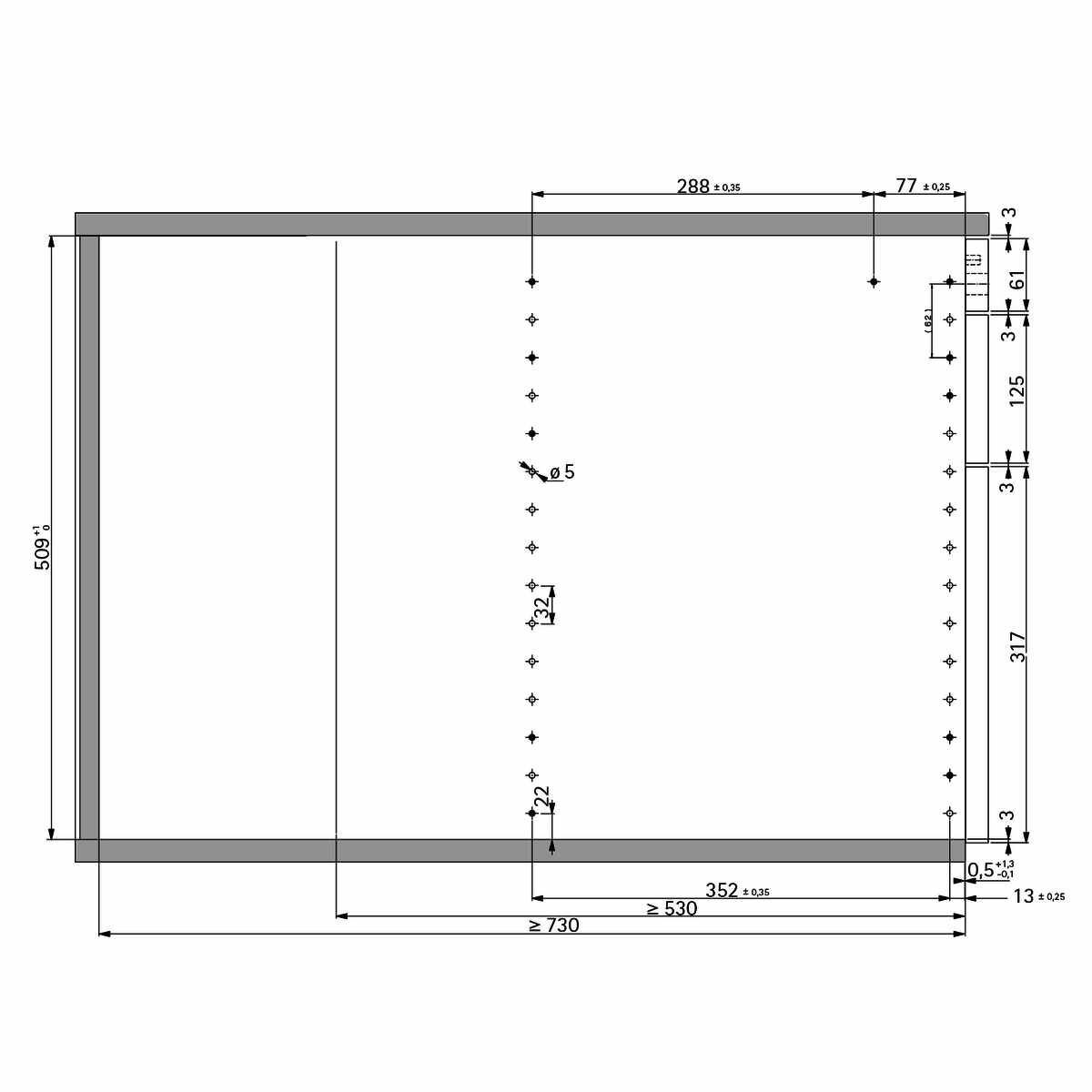

Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

REFERENCE_FEATURE_GROUP_ID:

group8964105986783

PackingWeight:

0,41000000000000003

Blätterkatalog:

https://catalog.hettich.com/General/TA_2025/de_DE/#page_1143

Höheneinheiten:

8.0 HE

Einbaubreite EB:

392 mm

PDF 2D-Schnitt:

https://web2.hettich.com/hbh/addon/mc/PDF/43467_EB392_ET530_730_SKO-09270.pdf

Höheneinheiten HE:

5+2+1

Einbautiefe:

530 / 730

Maßstab:

1:1

Montage Systema Top 2000 SC Container:

https://web2.hettich.com/hbh/addon/montage/MS_10610_00_000_Top2000-SC_Korpusseite.pdf

Montage Systema Top 2000 SCP Container:

https://web2.hettich.com/hbh/addon/montage/MS_10600_00_000_Top2000_Korpusseite.pdf
