Topfband Sensys 8645 I 110° 9,5.M/Feder
9073606
- Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
- Artikelnummer: 114417
- Werksnummer: 9073606
- EAN: 4023149697722
- Sensys 110°-Scharnier
- Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 110 °
- Für Türdicke 15-24 mm

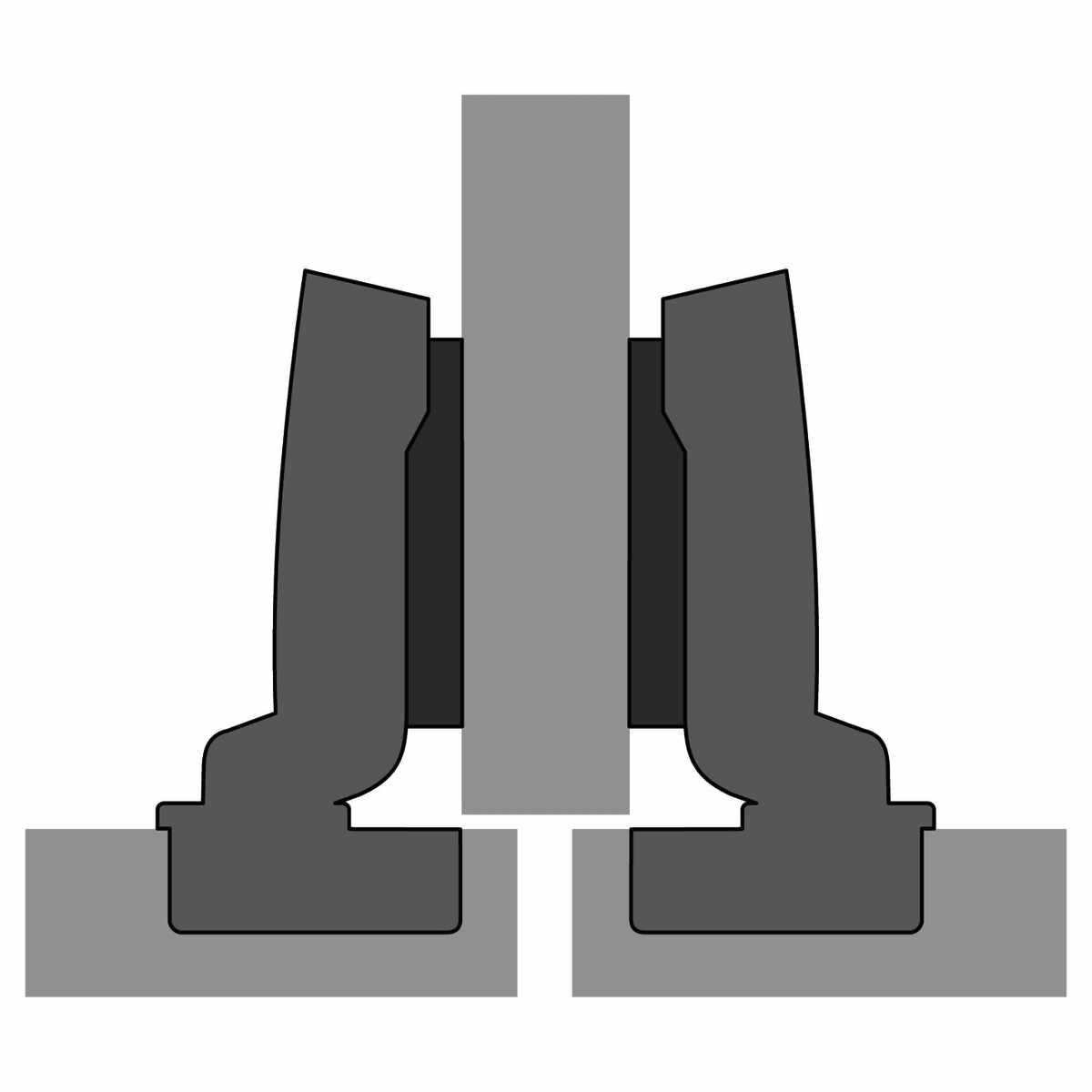

- Anschlagart halb vorliegend (B 3 mm)

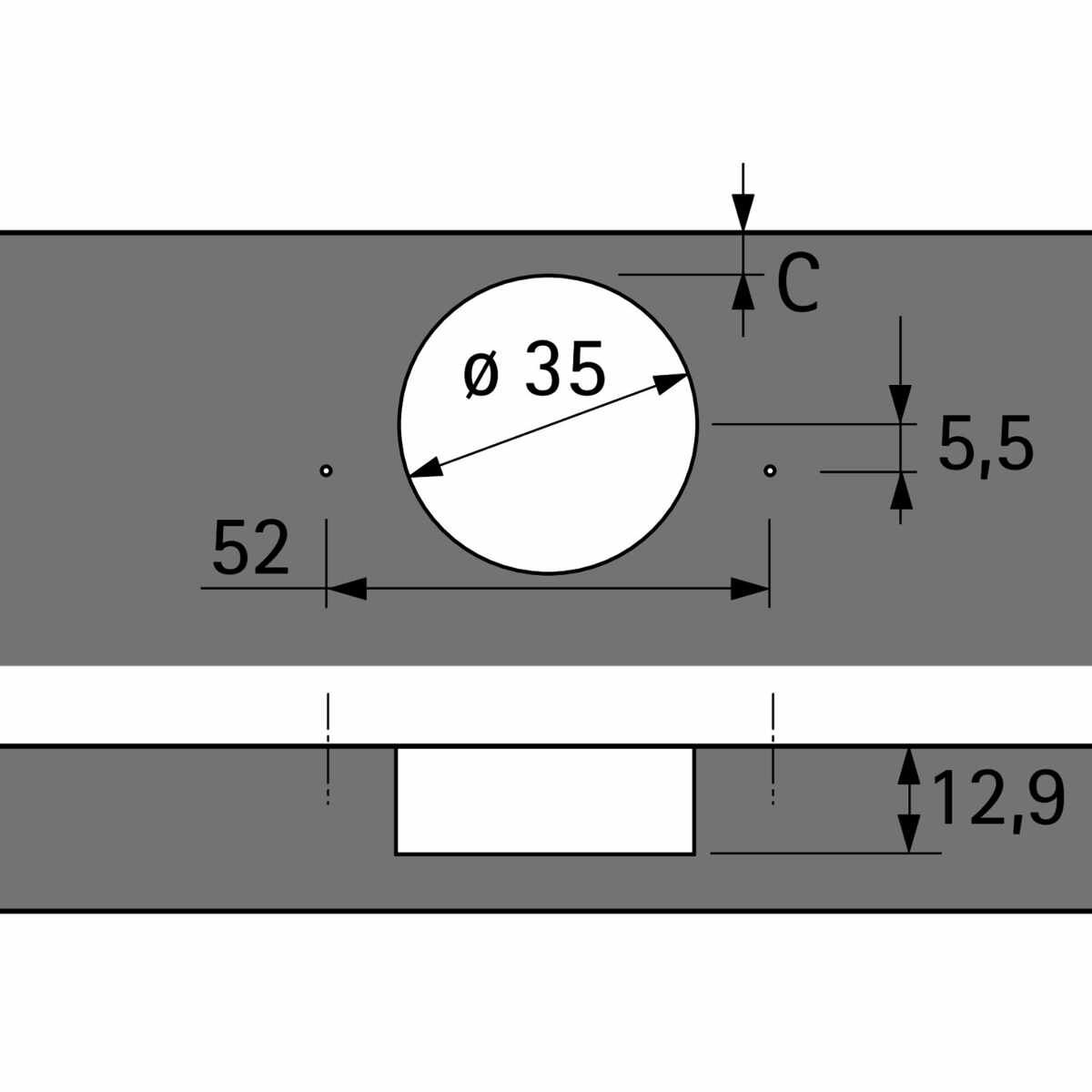

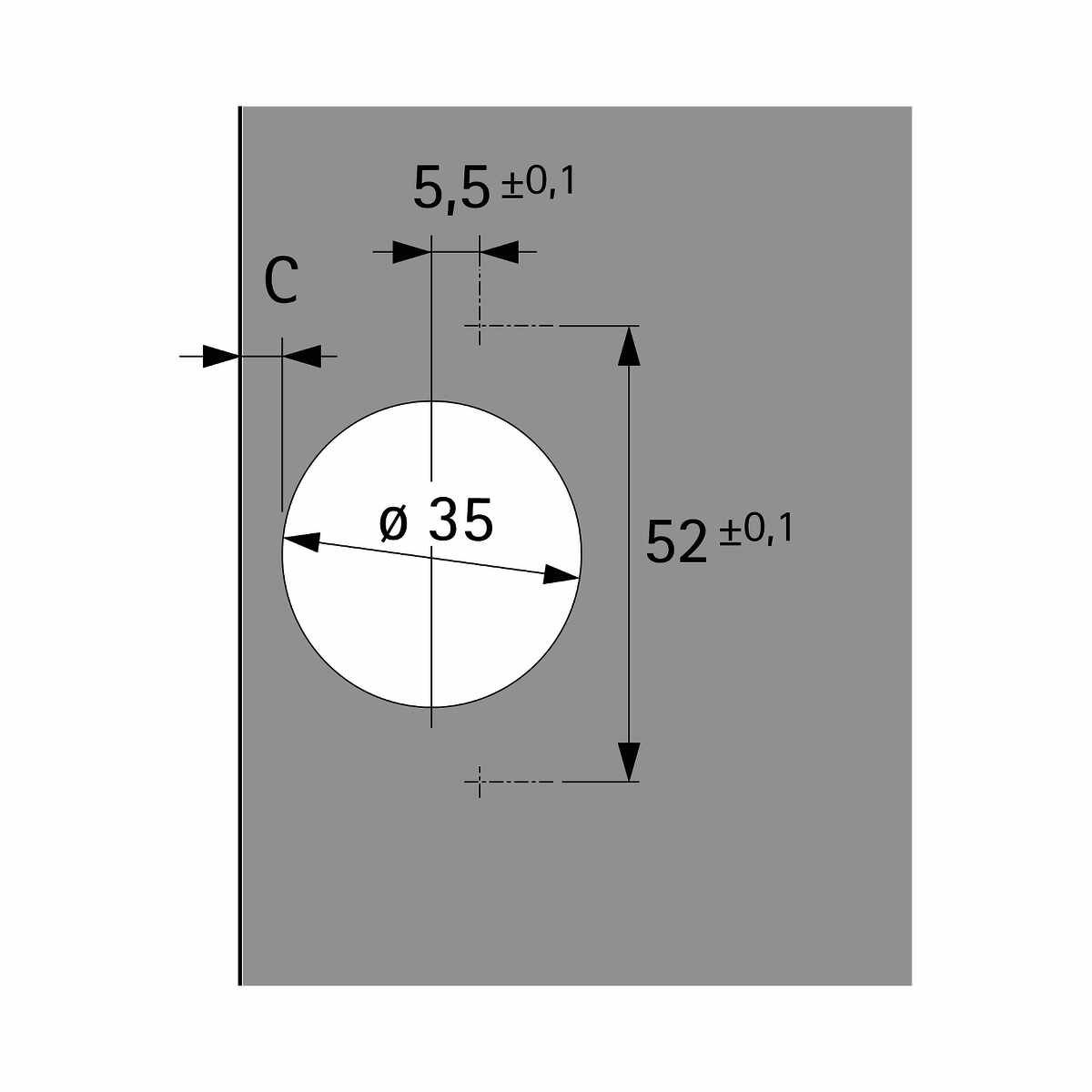

- TH - Bohrbild 52 x 5,5 mm
- Topftiefe 12.8 mm
- Montage zum Anschrauben (TH 52)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl vernickelt
Hersteller Links
Lade Varianten ...
Modell:
Sensys
Oberfläche:
Stahl vernickelt
PackingWeight:
0,1
VE:
50.0
Montageart:
zum Anschrauben
Öffnungswinkel:
110 °
Bohrbild:
TH 52 x 5,5 mm
Zuhaltung:
Ja
Anschlagart:
halb vorliegend
Eigenschaften:
mit integrierter Dämpfung
Konsturktion:
90°-Konstruktion
- Berechnung Distanz Montageplatte.pdf
- Scharnieranzahl je Tür.pdf
- Qualitätskriterien.pdf
- Montage Scharnier.pdf
- Verstellung Scharnier.pdf
- Verstellung Montageplatte (Langloch-Höhenverstell.pdf
- Verstellung Montageplatte (Direkt-Höhenverstellun.pdf
- Montage Scharniertopf.pdf
- Montage Öffnungswinkelbegrenzer.pdf
- zip CAD-Datei.zip
- Bohrbild 2D (DXF).zip
- Schnittzeichnung 2D (DXF).zip
- Artikelseite (PDF).pdf
Produktgalerie überspringen
Empfohlenes / Optionales Zubehör
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 114484
-
650 Stück lieferbar
-
868 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben
- Artikelnummer: 114455
-
23 Stück lieferbar
-
58 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071673#0019
-
0 lieferbar
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben
- Artikelnummer: 114453
-
66 Stück lieferbar
-
390 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114457
-
71 Stück lieferbar
-
228 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 114472
-
59 Stück lieferbar
-
298 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben
- Artikelnummer: 114454
-
50 Stück lieferbar
-
297 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 111848
-
Bestellartikel: aktuell nicht auf Lager
-
200 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071671#0019
-
0 lieferbar
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071670#0019
-
0 lieferbar
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114479
-
192 Stück lieferbar
-
134 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114459
-
104 Stück lieferbar
-
224 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 9071626#0019
-
0 lieferbar
Montageplatte zur Klebemontage mit Direkt-Höhenver
- Artikelnummer: 124226
-
Bestellartikel: aktuell nicht auf Lager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071652#0019
-
0 lieferbar
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 123574
-
50 Stück lieferbar
-
50 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben
- Artikelnummer: 114456
-
3 Stück lieferbar
-
24 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114478
-
14 Stück lieferbar
-
117 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114466
-
895 Stück lieferbar
-
280 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114475
-
162 Stück lieferbar
-
428 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114458
-
208 Stück lieferbar
-
163 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071651#0019
-
0 lieferbar
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114474
-
557 Stück lieferbar
-
769 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 9071650#0019
-
0 lieferbar
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114467
-
74 Stück lieferbar
-
226 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 9071658#0019
-
0 lieferbar
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 9071627#0019
-
0 lieferbar
Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 114460
-
143 Stück lieferbar
-
96 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 9071656#0019
-
0 lieferbar
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 114482
-
423 Stück lieferbar
-
1726 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 114469
-
595 Stück lieferbar
-
1003 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Montageplatte zur Klebemontage mit Direkt-Höhenver
- Artikelnummer: 124230
-
Bestellartikel: aktuell nicht auf Lager
-
7 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Montageplatte zur Klebemontage mit Direkt-Höhenver
- Artikelnummer: 124232
-
Bestellartikel: aktuell nicht auf Lager
-
12 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm
- Artikelnummer: 141309
-
Bestellartikel: aktuell nicht auf Lager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.
Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, 5 mm)
- Artikelnummer: 114470
-
138 Stück lieferbar
-
479 Stück verfügbar im Zentrallager
Preise sind nur für angemeldete Nutzer sichtbar – jetzt anmelden oder registrieren.

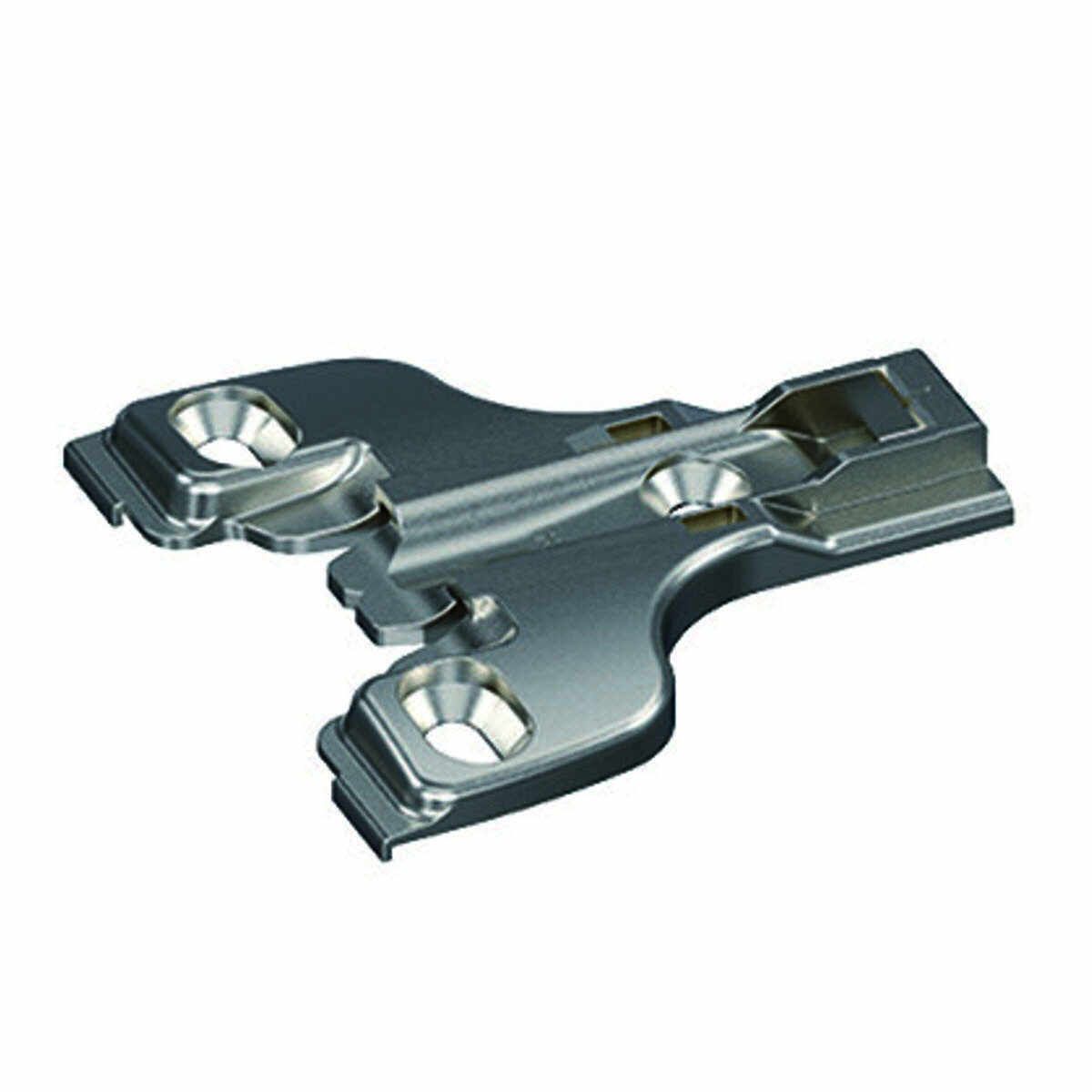

Face-Frame-Montageplatte mit Langloch-Höhenverstellung, vernickelt, zum Anschrauben
