Topfband Sensys 8646i, Basis -4 mm, TH 52,anschr.
9094290
dünne Türen
- Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
- Artikelnummer: 116822
- Werksnummer: 9094290
- EAN: 4023149730337
- Sensys Dünntürscharnier, Türdicke ab 10 mm
- Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8646i)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 110°
- Für Türdicke 10-19 mm
- Anschlagart einliegend (B -4 mm)

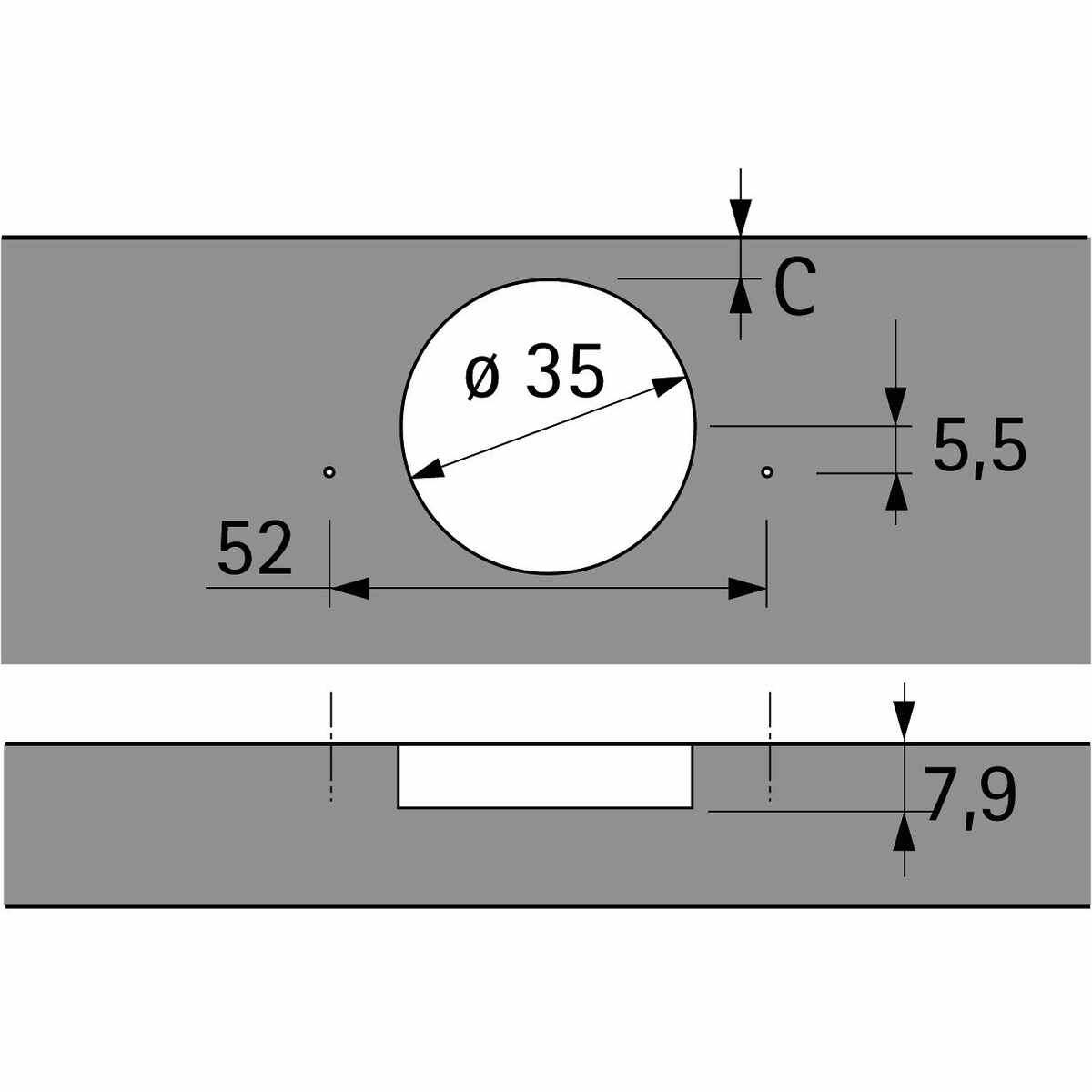

- TH - Bohrbild 52 x 5,5 mm
- Topftiefe 7.8 mm
- Montage zum Anschrauben (TH 52)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl vernickelt
Hersteller Links
Lade Varianten ...
Modell:
Sensys
Oberfläche:
Stahl vernickelt
Montageart:
zum Anschrauben
Öffnungswinkel:
110 °
Bohrbild:
TH 52 x 5,5 mm
Zuhaltung:
Ja
Anschlagart:
einliegend
Eigenschaften:
mit integrierter Dämpfung
Konsturktion:
90°-Konstruktion
- Berechnung Distanz Montageplatte.pdf
- Scharnieranzahl je Tür.pdf
- Planungsinformationen Sensys Dünntürscharnier.pdf
- Qualitätskriterien.pdf
- Montage Scharnier.pdf
- Verstellung Scharnier.pdf
- Verstellung Montageplatte (Langloch-Höhenverstell.pdf
- Verstellung Montageplatte (Direkt-Höhenverstellun.pdf
- Montage Scharniertopf.pdf
- Montage Öffnungswinkelbegrenzer.pdf
- zip CAD-Datei.zip
- Bohrbild 2D (DXF).zip
- Schnittzeichnung 2D (DXF).zip
- Artikelseite (PDF).pdf
