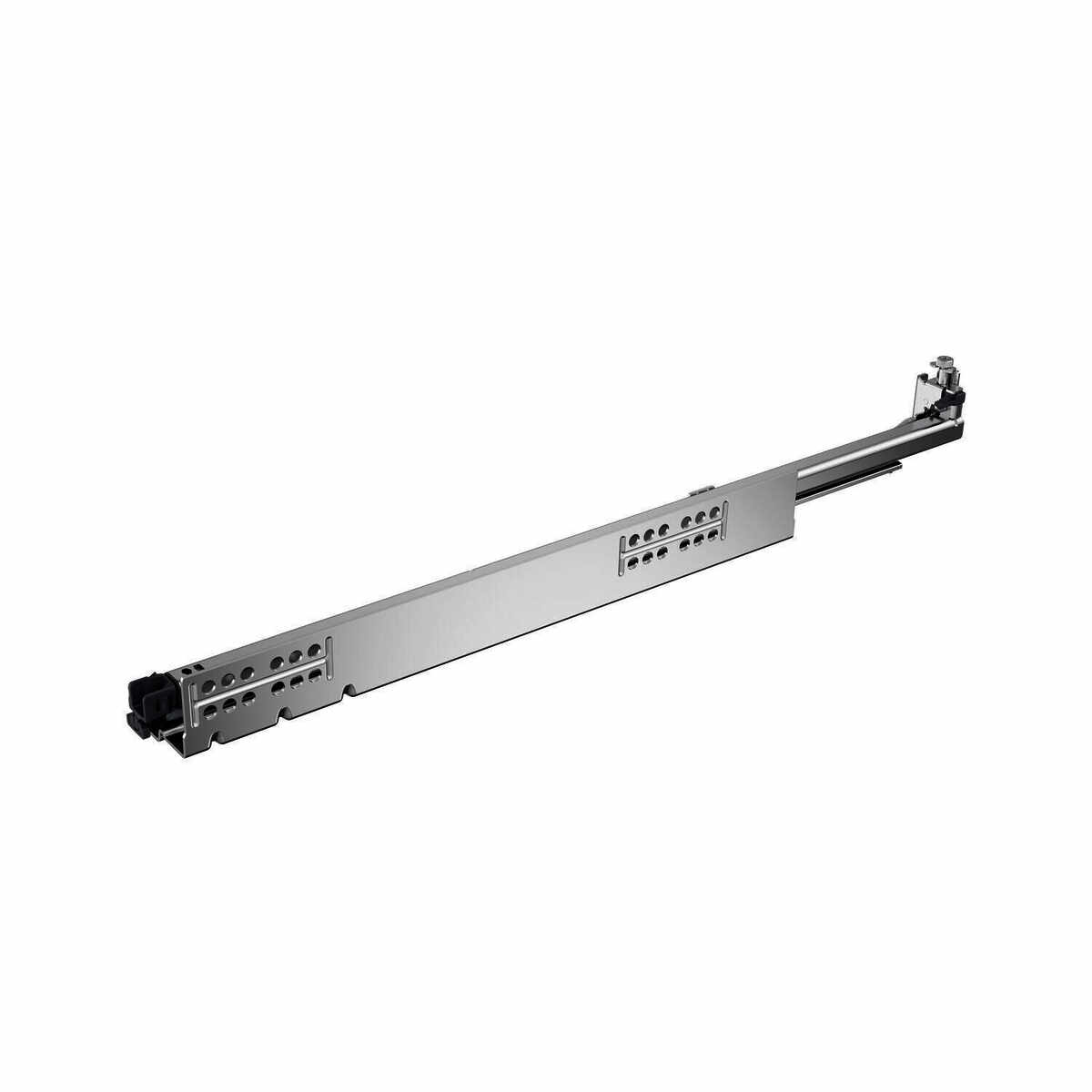

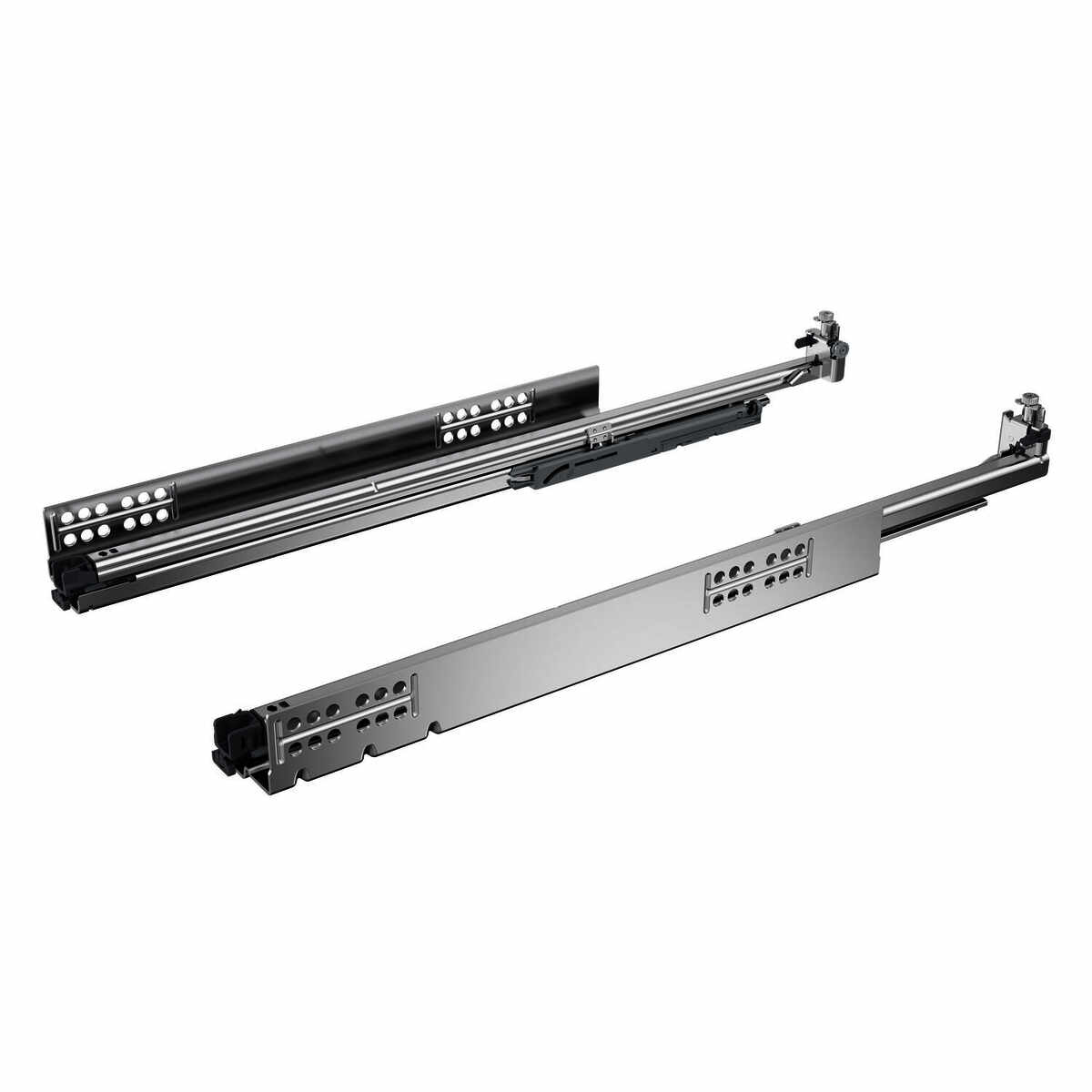

QV6 25 SP/600 5D LI 145794

9332695

Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung
Integrierter Öffnungsmechanismus Push to open
Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm , Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm
Optional: Synchronisation / Multi-Synchronisation
Optional: Tablarbodenhalter / Tablarbodenarretierung
Belastungsklasse M (30 kg)
Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage
Geeignet für Schubkästen mit Zargendicke bis 16 mm
Belastbarkeit nach EN 15338, Level 3
Stahl verzinkt

Hinweise

2D-Schnäpper muss separat bestellt werden
Synchronisation / Multi-Synchronisation für Quadro V6 5D mit Push to open kann separat bestellt werden
Tablarbodenhalter kann separat bestellt werden
Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 20 mm (NL - 10 mm)

Hersteller Links

Lade Varianten ...

Länge:

600 mm

Montageart:

Aufschiebemontage

Nennlänge:

600 mm

Anschlagseite:

links

Mindestkorpustiefe KT [mm]:

603.0

Belastungsklasse:

30kg

Schubkastenlänge SKL [mm]:

590.0

Führungsart:

Verdeckte Führung

Komponenten:

Auszugsführungen

Komforteigenschaften:

Push to open

Lochabstand b1 [mm]:

256.0

Auszugart:

Vollauszug

Einbaubreite (Zargendicke):

EB 21 (Zargendicke ≤ 16 mm)
